L'avanzamento della sorsata dei SEMI che imballa nella linea attrezzature per la pulizia da cambiamento continuo con il trasportatore ed il CE di larghezza di 600mm ha approvato

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: SHENHUA

Certificazione: CE,UL

Numero di modello: SC820

Termini di pagamento e spedizione

Quantità di ordine minimo: 1 insieme

Prezzo: negotiable

Imballaggi particolari: Pacchetto di caso di vuoto +plywood, dimensione di caso: 7200*2200*2200 millimetro (L*W*H)

Tempi di consegna: 60~80days

Termini di pagamento: L/C, T/T, D/P, Western Union, Paypal, grammo dei soldi

Capacità di alimentazione: 100 insiemi all'anno

Ottieni il miglior prezzo
Dettagli del prodotto
Evidenziare:

Attrezzature per la pulizia a semiconduttore della SORSATA

,

attrezzature per la pulizia a semiconduttore di 1650mm

,

attrezzature per la pulizia automatiche da 1650mm

Materiale:
Acciaio inossidabile SUS304
Dimensione PCBA:
L600*W400*T100mm come max
Larghezza rete trasportatore:
600 mm
velocità del trasportatore:
0,1~1,5 m/min
Direzione del trasportatore:
Da sinistra a destra
Quantità di acqua DI:
400~800L/H
Quantità di scarico dell'aria:
³ /H di 42m
Gamma di resistività dell'acqua DI:
0~18 MΩ
Alimentazione ad aria compressa:
0.5Mpa, 200~400L/min
Alimentazione elettrica::
AC380V, 3P, 50/60Hz, 150KW
Dimensione della macchina:
6600*1750*1650 (L*W*H) millimetro
Peso della macchina:
3600Kg
Materiale:
Acciaio inossidabile SUS304
Dimensione PCBA:
L600*W400*T100mm come max
Larghezza rete trasportatore:
600 mm
velocità del trasportatore:
0,1~1,5 m/min
Direzione del trasportatore:
Da sinistra a destra
Quantità di acqua DI:
400~800L/H
Quantità di scarico dell'aria:
³ /H di 42m
Gamma di resistività dell'acqua DI:
0~18 MΩ
Alimentazione ad aria compressa:
0.5Mpa, 200~400L/min
Alimentazione elettrica::
AC380V, 3P, 50/60Hz, 150KW
Dimensione della macchina:
6600*1750*1650 (L*W*H) millimetro
Peso della macchina:
3600Kg
Descrizione del prodotto

Descrizione del prodotto

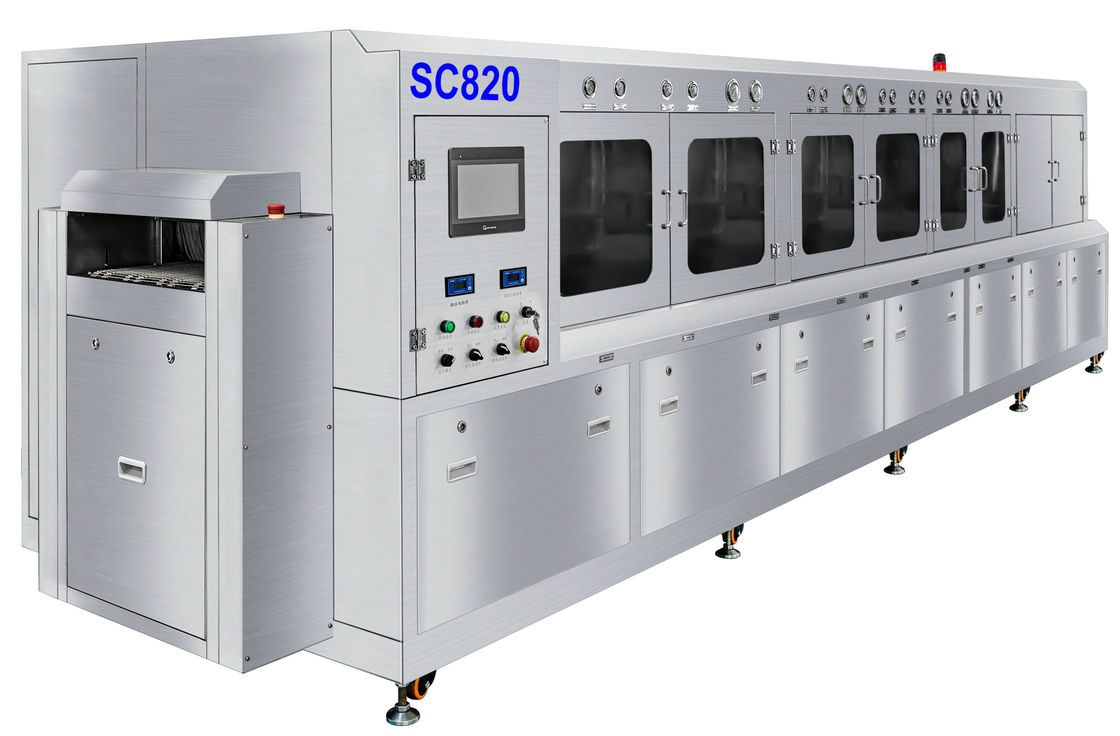

Come unSistema di pulizia automatica in linea per il processo avanzato di imballaggio dei semiconduttori. SC820 è un sistema di pulizia di deflusso di imballaggi SIP di alta qualità e precisione.



SC820 SIP pacchetto macchina di pulizia automatica è utilizzato per pulire residui di flusso, sfere di sodra e particelle su prodotti pacchetto sorso, come: flusso di resina, flusso idrosolubile, flusso non pulito,pasta di saldatura e altre contaminazioni organiche e inorganiche.



Processo preciso: Prelavaggio+Lavataggio1+Lavataggio2+ Isolamento chimico+ Prelavaggio+ Sciacquaggio+Sciacquaggio finale+ Asciugatura con soffio d'aria+ Asciugatura ad aria calda1+ Asciugatura ad aria calda2.


Utilizzando la nostra ultima tecnologia di pulizia a spruzzo SHENHUA, il sistema ha i seguenti vantaggi:


1Sistema di pulizia semi-in linea SIP.
2Tecnologia di lavaggio a spruzzo con miscela liquida, risultato di super lavaggio, flusso di pasta di saldatura a base di acqua completamente pulito e flusso non pulito.
3Sezioni di lavaggio più lunghe + sezioni di risciacquo con acqua DI + sezioni di soffiatura con aria + 2 sezioni asciutte con aria calda.
4. Rifornimento automatico di acqua liquida e fresca DI, dopo la sezione DI, l'acqua trabocca nella sezione precedente per rinnovare l'acqua DI.
5- sistema di sparizione su/sotto sulle sezioni di lavaggio e risciacquo.
6La pressione di spruzzo di acqua liquida e DI può essere regolata per le esigenze di pulizia dei prodotti semiconduttori dirrerenti.
7. Standard dotato di sistema di monitoraggio della resistività, gamma di resistività 0~18 MΩ.
8. coltelli ad aria secca + 2 sezione sistema di asciugatura ad aria calda.
9. SUS304 sistema di rete di trasporto piatta in PCB inossidabile.
10Sistema di controllo PLC, interfaccia di funzionamento in inglese, facile da usare.
11.Molte funzioni opzionali disponibili.

12Struttura totale SUS304, resistenza alla corrosione acida e alcalina.

Specificità della macchina:



S/N Articolo SC820 Specifica
1 rete di coniatura 600 mm
2 velocità del trasportatore 0.1~1.5m/min
3 altezza del trasportatore 900 ± 50 mm
4 direzione del trasportatore Da sinistra a destra
5 dimensione del prodotto L400*W600mm come massimo
6 altezza del prodotto 100 mm come massimo ((con componente)
7 capacità del serbatoio di lavaggio 300L
8 capacità del serbatoio di risciacquo 30L+120L+30L
9 Consumo idrico DI 400~1000L/h
10 aria usata 42 m3
11 controllo elettrico PLC+TP
12 Intervallo di resistenza 0~18MΩ
13 Intervallo di pH 0 ~ 14
14 approvvigionamento d'aria 0.5Mpa
15 alimentazione elettrica AC380V,50/60HZ, 3P,150KW
16 dimensione della macchina L6600*W1750*H1650 mm
17 peso della macchina 3600 kg



Domanda e risposta del cliente

Q1: Che tipo di prodotti semiconduttori può pulire SC820?

A1: Flux su SIP, BGA, CSP, Flip chip... pacakage. ha una sezione di lavaggio di 2x600 mm con 2x14 barre di spruzzo, ecco perché è così potente.



D2: Perché è di 150 kW?

A2: nella sezione lavaggio, ha un riscaldatore da 3x12KW; nella sezione prelavaggio, ha un riscaldatore da 1x12KW; nella sezione di risciacquo, ha un riscaldatore da 3x12KW; nella sezione asciutta ad aria calda, ha un riscaldatore da 2x7.5KW,e abbiamo anche soffiatori d'aria, pompe elettriche.



Q3: Qual è la temperatura del liquido e la temperatura dell'acqua DI?

A3: la temperatura del liquido può raggiungere gli 80°C; l'acqua DI può raggiungere i 60°C.



Q4: Qual è il consumo di liquidi all'ora?

A4: dipende dal liquido stesso e dalla temperatura, si installa un condensatore di raffreddamento liquido, normalmente 5~15L/ora.



Chiedete qualcosa per maggiori dettagli.

Immagine modulare del pacchetto SiP:
