Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: SHENHUA
Certificazione: CE,UL
Numero di modello: SC810
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiation
Imballaggi particolari: Pacchetto di caso di vuoto +plywood, dimensione di caso: 7200*2200*2200 millimetro (L*W*H)
Tempi di consegna: 60~80days
Termini di pagamento: L/C, T/T, D/P, Western Union, Paypal, grammo dei soldi
Capacità di alimentazione: 100 insiemi all'anno
Materiale: |
SUS304 acciaio inossidabile |
Dimensione del pacchetto: |
L600*W400*T100mm come max |
Larghezza rete trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Quantità di acqua DI: |
400~800L/H |
Quantità di scarico dell'aria: |
³ /h di 36m |
Gamma di resistività dell'acqua DI: |
0~18 MΩ |
Alimentazione ad aria compressa: |
0.5Mpa, 200~400L/min |
Fornitore di alimentazione:: |
AC380V, 3P, 50/60Hz, 150KW |
Dimensioni della macchina: |
5200*1750*1650(L*P*A) mm |
Peso della macchina: |
3000 kg |
Materiale: |
SUS304 acciaio inossidabile |
Dimensione del pacchetto: |
L600*W400*T100mm come max |
Larghezza rete trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Quantità di acqua DI: |
400~800L/H |
Quantità di scarico dell'aria: |
³ /h di 36m |
Gamma di resistività dell'acqua DI: |
0~18 MΩ |
Alimentazione ad aria compressa: |
0.5Mpa, 200~400L/min |
Fornitore di alimentazione:: |
AC380V, 3P, 50/60Hz, 150KW |
Dimensioni della macchina: |
5200*1750*1650(L*P*A) mm |
Peso della macchina: |
3000 kg |

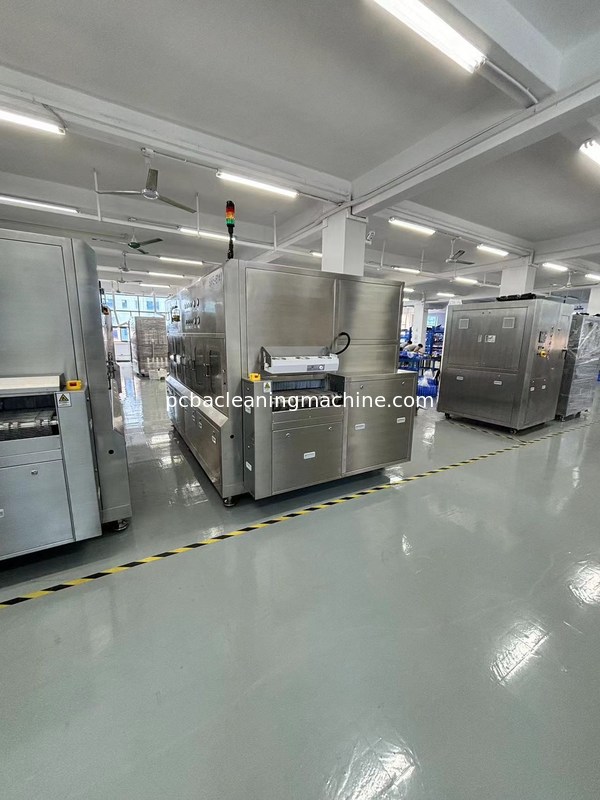

SC810 è una macchina di pulizia a spruzzo in linea compatta per leadframe, IGBT, IPM, BGA, CSP, pulizia del flusso del pacchetto utilizzando lavaggio liquido e risciacquo con acqua DI e asciugatura ad aria calda.
Per tutti i tipi di flusso e leadframe, pacchetto IGBT, IPM, BGA, CSP.
SC810 Processo di lavoro: Prelavaggio+Lavatura+Isolamento chimico+Prelavaggio+Lavaggio+Lavaggio finale+Asciugatura con soffio d'aria+Asciugatura ad aria calda1+Asciugatura ad aria calda2.
Utilizzando la più recente tecnologia di pulizia a spruzzo per le PMI, il sistema presenta i seguenti vantaggi:
1- Flusso del pacchetto leadframe nel sistema di pulizia della linea.
2Tecnologia di lavaggio a spruzzo con miscela liquida, risultato di super lavaggio, flusso di pasta di saldatura a base di acqua completamente pulito e flusso non pulito.
3Sezioni di lavaggio più lunghe + sezioni di risciacquo con acqua DI + sezioni di soffiatura con aria + 2 sezioni asciutte con aria calda.
4. Rifornimento automatico di acqua liquida e fresca DI, dopo la sezione DI, l'acqua trabocca nella sezione precedente per rinnovare l'acqua DI.
5- sistema di sparizione su/sotto sulle sezioni di lavaggio e risciacquo.
6La pressione di spruzzo di acqua liquida e DI può essere regolata per le esigenze di pulizia dei prodotti semiconduttori dirrerenti.
7. Standard dotato di sistema di monitoraggio della resistività, gamma di resistività 0~18 MΩ.
8. coltelli ad aria secca + 2 sezione sistema di asciugatura ad aria calda.
9. SUS304 sistema di rete di trasporto piatta in PCB inossidabile.
10Sistema di controllo PLC, interfaccia di funzionamento in inglese, facile da usare.
11.Molte funzioni opzionali disponibili.
12Struttura totale SUS304, resistenza alla corrosione acida e alcalina.
Specificità della macchina:
| S/N | Articolo | SC810 Specifica |
| 1 | rete di coniatura | 600 mm |
| 2 | velocità del trasportatore | 0.1~1.5m/min |
| 3 | altezza del trasportatore | 900 ± 50 mm |
| 4 | direzione del trasportatore | Da sinistra a destra |
| 5 | dimensione del prodotto | L400*W600mm come massimo |
| 6 | altezza del prodotto | 100 mm come massimo ((con componente) |
| 7 | capacità del serbatoio di lavaggio | 120L |
| 8 | capacità del serbatoio di risciacquo | 30L+60L+30L |
| 9 | Consumo idrico DI | 400~800L/h |
| 10 | aria usata | 36 m3 |
| 11 | controllo elettrico | PLC+TP |
| 12 | Intervallo di resistenza | 0~18MΩ |
| 13 | Intervallo di pH | 0 ~ 14 |
| 14 | approvvigionamento d'aria | 0.5Mpa |
| 15 | alimentazione elettrica | AC380V,50/60HZ, 3P,110KW |
| 16 | dimensione della macchina | L5200*W1750*H1650mm |
| 17 | peso della macchina | 3000 kg |
Q1: Che tipo di prodotti semiconduttori può pulire SC810?
A1: Flux su BGA, CSP, IGBT, IPM Leadframe package. ha una sezione di lavaggio di 600 mm con 2x8 barre di spruzzo, ecco perché è così potente.
D2: Perché è 110KW?

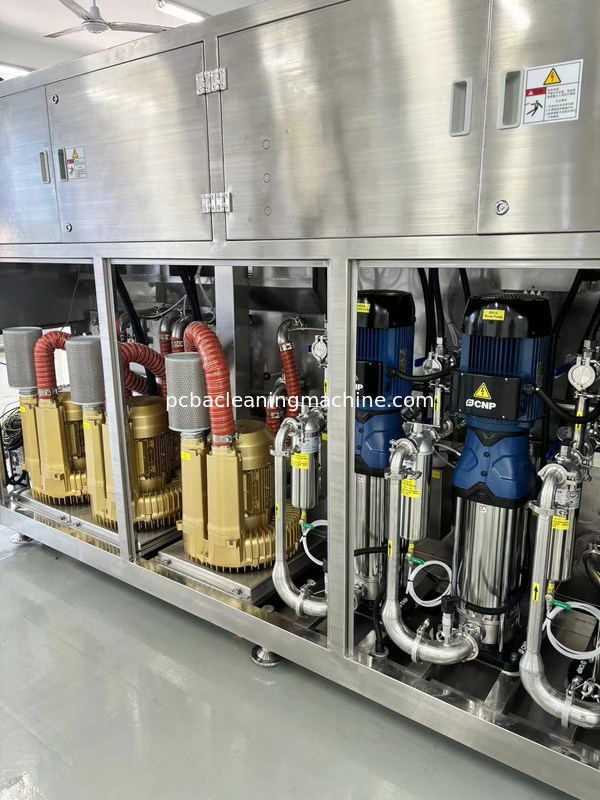

A2: nella sezione lavaggio, ha un riscaldatore da 3x12KW; nella sezione pre-lavaggio, ha un riscaldatore da 1x12KW; nella sezione di risciacquo, ha un riscaldatore da 1x12KW; nella sezione asciutta ad aria calda, ha un riscaldatore da 2x7.5KW,e abbiamo anche soffiatori d'aria, pompe elettriche.
Q3: Qual è la temperatura del liquido e la temperatura dell'acqua DI?
A3: la temperatura del liquido può raggiungere gli 80°C; l'acqua DI può raggiungere i 60°C.
Q4: Qual è il consumo di liquidi all'ora?
A4: dipende dal liquido stesso e dalla temperatura, si installa un condensatore di raffreddamento liquido, normalmente 5~10L/ora.
