Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: SHENHUA
Certificazione: CE,UL
Numero di modello: SC820
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiation
Imballaggi particolari: Pacchetto di caso di vuoto +plywood, dimensione di caso: 7200*2200*2200 millimetro (L*W*H)
Tempi di consegna: 60~80days
Termini di pagamento: L/C, T/T, D/P, Western Union, Paypal, grammo dei soldi
Capacità di alimentazione: 100 insiemi all'anno
Materiale: |
Acciaio inossidabile SUS304 |
Dimensione di PCBA: |
L400*W600*T100mm come massimo |
Larghezza netta del trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Importo di DI water: |
400~800L/H |
Importo dello scarico dell'aria: |
³ /H di 42m |
Gamma di resistività di DI water: |
0~18MΩ |
Rifornimento ad aria compressa: |
0.5Mpa, 200~400L/min |
Alimentazione elettrica:: |
AC380V, 3P, 50/60Hz, 150KW |
Dimensioni della macchina: |
6600*1750*1650(L*P*A) mm |
Peso della macchina: |
3600 kg |
Materiale: |
Acciaio inossidabile SUS304 |
Dimensione di PCBA: |
L400*W600*T100mm come massimo |
Larghezza netta del trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Importo di DI water: |
400~800L/H |
Importo dello scarico dell'aria: |
³ /H di 42m |
Gamma di resistività di DI water: |
0~18MΩ |
Rifornimento ad aria compressa: |
0.5Mpa, 200~400L/min |
Alimentazione elettrica:: |
AC380V, 3P, 50/60Hz, 150KW |
Dimensioni della macchina: |
6600*1750*1650(L*P*A) mm |
Peso della macchina: |
3600 kg |

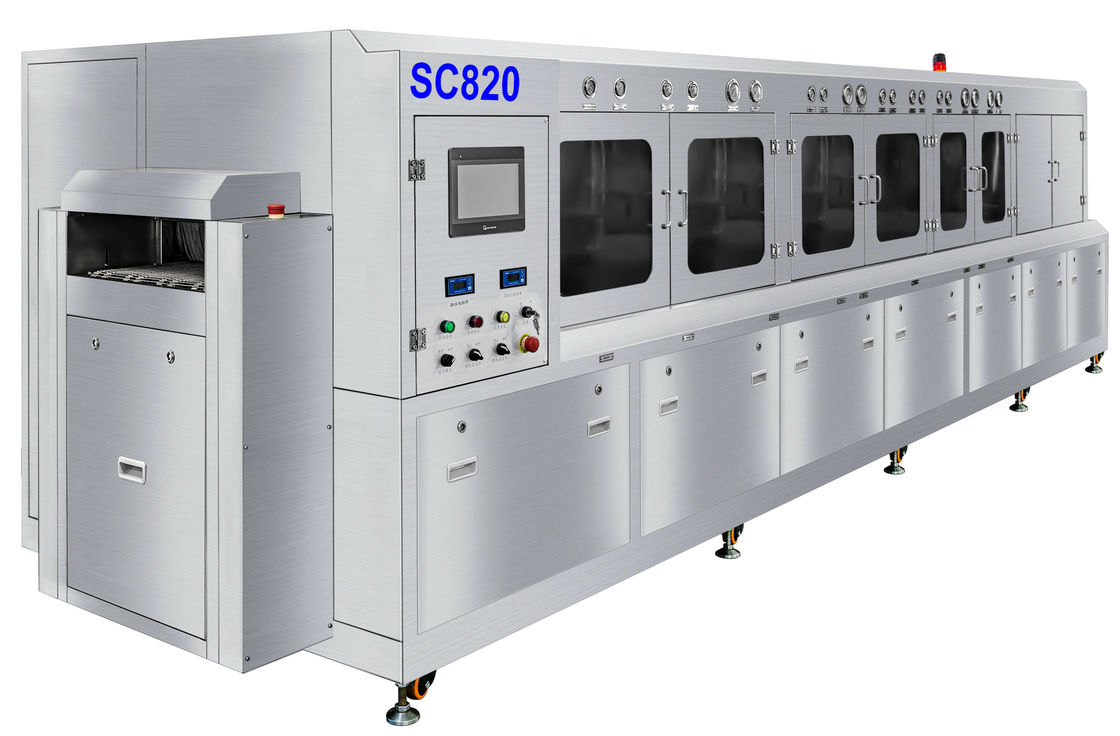

SC820 è una macchina per la pulizia chimica in linea di materiale in acciaio inossidabile Sus304 per prodotti a pacchetto di semiconduttori. è un sistema di pulizia batch preciso e di alta qualità.
SC820 viene utilizzato per pulire residui di flusso, sfere di soder e particelle su prodotti di pacchetti di semiconduttori, come: flusso di colofonia, flusso solubile in acqua, flusso non pulito, pasta per saldatura e altre contaminazioni organiche e inorganiche.
Processo macchina SC820: Prelavaggio+Lavaggio1+Lavaggio2+ Isolamento chimico+ Prerisciacquo+ Risciacquo+Risciacquo finale+ Asciugatura ad aria+ Asciugatura ad aria calda1+ Asciugatura ad aria calda2.
Utilizzando la nostra ultima tecnologia di pulizia a spruzzo misto SHENHUA, il sistema presenta i seguenti vantaggi:
1. Sistema di pulizia in linea PCBA pacchetto semiconduttore.
2. Tecnologia di lavaggio a spruzzo con miscela liquida, risultato di lavaggio eccellente, flusso di pasta per saldatura ad acqua accuratamente pulito e flusso non pulito.
3. Sezioni di lavaggio più lunghe + sezione di risciacquo con acqua DI + sezione di soffiaggio d'aria +2 sezioni di asciugatura ad aria calda.
4. Fornitura automatica di acqua DI liquida e fresca, trabocco dell'acqua DI post-sezione nella sezione precedente per rinnovare l'acqua DI.
5. Sistema di spary up/down sulle sezioni di lavaggio e risciacquo.
6. La pressione dello spruzzo d'acqua liquida e deionizzata può essere regolata per i diversi requisiti di pulizia dei prodotti a semiconduttore.
7. Standard dotato di sistema di monitoraggio della resistività, intervallo di resistività 0~18 MΩ.
8. Lame d'aria a secco + sistema di asciugatura ad aria calda a 2 sezioni.
9. Sistema di rete di trasporto piatto PCB inossidabile SUS304.
10. Sistema di controllo PLC, interfaccia operativa inglese, funzionamento semplice.
11. Molte funzioni opzionali disponibili.
12. Struttura SUS304 totale, resistenza alla corrosione da acidi e alcali.
Specifiche della macchina:
| S/N | Elemento | Specifica SC820 |
| 1 | rete di trasporto | 600 mm |
| 2 | velocità del trasportatore | 0,1~1,5 m/min |
| 3 | altezza del trasportatore | 900±50mm |
| 4 | direzione del trasportatore | Da sinistra a destra |
| 5 | taglia del prodotto | L500*W600mm come max |
| 6 | altezza del prodotto | 100 mm al massimo (con componente) |
| 7 | capacità della vasca di lavaggio | 300L |
| 8 | capacità della vasca di risciacquo | 30L+120L+30L |
| 9 | Consumo di acqua DI | 400~600L/H |
| 10 | aria esausta | 42 m³ |
| 11 | controllo elettrico | PLC+TP |
| 12 | Gamma di resistività | 0~18 MΩ |
| 13 | Gamma di pH | 0~14 |
| 14 | alimentazione dell'aria | 0,5 MPa |
| 15 | Alimentazione elettrica | AC380V, 50/60Hz, 3P, 150KW |
| 16 | dimensione della macchina | L6600*L1750*A1650mm |
| 17 | peso della macchina | 3600 kg |
D1: Che tipo di prodotti a semiconduttore può pulire SC820?
A1: Flusso su pacchetti SIP, BGA, CSP...ha una sezione di lavaggio 2x600mm con aste spray 2x14, ecco perché è così potente.
Q2: Perché è 150KW?
A2: nella sezione lavaggio, ha 3 riscaldatori da 12KW; nella sezione pre-risciacquo, ha 1 riscaldatore da 12KW;nella sezione Risciacquo, ha 3 riscaldatori da 12KW;nella sezione di aria calda secca, ha un riscaldatore 2x7.5KW, e abbiamo anche soffiatori d'aria, pompe elettriche.
D3: Qual è la temperatura del liquido e la temperatura dell'acqua DI?
A3: la temperatura del liquido può riscaldarsi fino a 80 ℃;L'acqua DI può riscaldarsi fino a 60 ℃.
Q4: Qual è il consumo di liquidi all'ora?
A4: Dipende dal liquido stesso e dalla temperatura, installiamo un condensatore liquido freddo, normalmente 5 ~ 15L / ora.
