Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: SHENHUA
Certificazione: CE,ISO,UL
Numero di modello: SME-6600
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Pacchetto di caso di vuoto +plywood, dimensione di caso: 7200*2200*2200 millimetro (L*W*H)
Tempi di consegna: 60~80days
Termini di pagamento: L/C, T/T, D/P, Western Union, Paypal, grammo dei soldi
Capacità di alimentazione: 100 insiemi all'anno
Materiale: |
Acciaio inossidabile SUS304 |
Dimensione PCBA: |
L600*W500*T100mm come massimo |
Larghezza rete trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Quantità di acqua DI: |
500~1000L/H |
Quantità di scarico dell'aria: |
³ /H di 42m |
Gamma di resistività dell'acqua DI: |
0~18 MΩ |
Alimentazione ad aria compressa: |
0.5Mpa, 200~400L/min |
alimentazione elettrica:: |
AC380V, 3P, 50/60Hz, 150KW |
dimensione della macchina: |
6600*1650*1650 (L*W*H) millimetro |
peso della macchina: |
3200 kg |
Materiale: |
Acciaio inossidabile SUS304 |
Dimensione PCBA: |
L600*W500*T100mm come massimo |
Larghezza rete trasportatore: |
600 mm |
Velocità del trasportatore: |
0,1~1,5 m/min |
Direzione del trasportatore: |
Da sinistra a destra |
Quantità di acqua DI: |
500~1000L/H |
Quantità di scarico dell'aria: |
³ /H di 42m |
Gamma di resistività dell'acqua DI: |
0~18 MΩ |
Alimentazione ad aria compressa: |
0.5Mpa, 200~400L/min |
alimentazione elettrica:: |
AC380V, 3P, 50/60Hz, 150KW |
dimensione della macchina: |
6600*1650*1650 (L*W*H) millimetro |
peso della macchina: |
3200 kg |

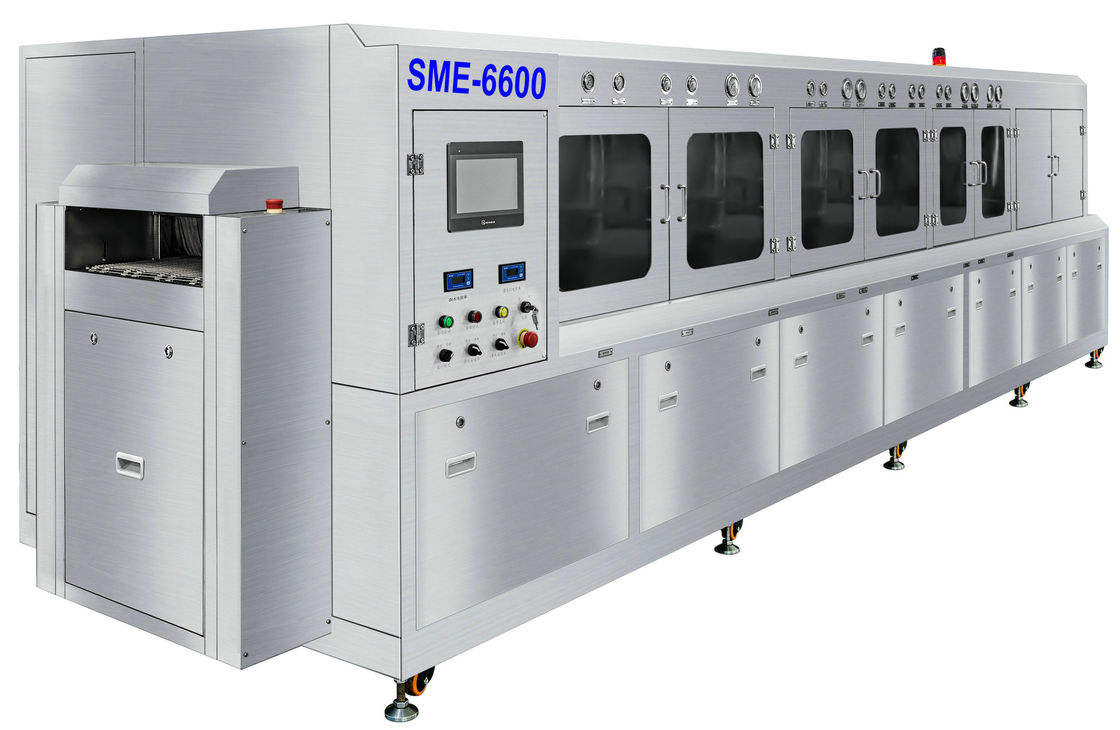

SME-6600 è un lavaggio di acciaio inossidabile di lunghezza di 6600mm e un DI l'Water liquidi doppi ad alta pressione Rinse Pbca Auto Cleaning System.
Prestazione di pulizia eccellente: Residui di cambiamento continuo di PCBA, palle del soder e particelle su PCBA, come: cambiamento continuo della colofonia, cambiamento continuo solubile in acqua, cambiamento continuo non pulito, pasta della lega per saldatura ed altre contaminazioni organiche ed inorganiche.
Sezione e processo di pulizia funzionali: Messo in piega chimico dell'aria di Pre-wash+Wash1+Wash2+ isolation+ Pre-rinse+ Rinse+Final rinse+ + aria calda dry2 dell'aria calda dry1+.
La nostra tecnologia non inquinante avanzata dello spruzzo, il sistema presenta i vantaggi seguenti:
1. Grande quantità PCBA nella linea sistema di pulizia.
2. il grande liquido del amout lava a spruzzo il metodo, risultato eccellente del lavaggio. Cambiamento continuo acqua-sular completamente pulito della pasta della lega per saldatura e cambiamento continuo non pulito della pasta della lega per saldatura su SMT o su THT PCBA dopo la saldatura.
3. Sezioni più lunghe del lavaggio + sezioni asciutte dell'aria calda della parte +2 del colpo dell'aria della risciacquatura con acqua section+ dei DI.
4. Rifornimento idrico liquido e fresco dei DI automaticamente, straripamento di post-sezione DI water alla precedente-sezione per rinnovare DI water.
5. Sistema spary Up/down sulle sezioni del risciacquo e del lavaggio.
6. La pressione dei DI e liquida dello spruzzo d'acqua può essere regolato per i requisiti dirrerent di pulizia di PCBA.
7. Norma fornita del sistema di controllo di resistività, gamma 0~18 MΩ di resistività.
8. I coltelli di aria asciugano col phon + il sistema asciutto dell'aria calda di 2 sezioni.
9. Sistema netto del trasportatore piano inossidabile del PWB SUS304.
10. Sistema di controllo dello SpA, interfaccia inglese di operazione, operazione facile.
funzioni facoltative 11.Many avalible.
12. Resistenza struttura SUS304, della corrosione totali dell'alcali e dell'acido.
Spec. della macchina:
S/N | Oggetto | Spec. SME-6600 |
1 | rete di conyeyor | 600mm |
2 | velocità del trasportatore | 0.1~1.5m/min |
3 | altezza di sollevamento | 900±50mm |
4 | direzione del trasportatore | Da sinistra a destra |
5 | Dimensione del PWB | L500*W600mm come massimo |
6 | Altezza del PWB | 100mm come massimi (con la componente) |
7 | la capacità del serbatoio di trattamento | 300L |
8 | capacità del carro armato del risciacquo | 30L+120L+30L |
9 | Consumo di acqua dei DI | 400~1000L/H |
10 | aria di scarico | ³ di 42m |
11 | controllo elettrico | PLC+TP |
12 | Gamma di resistività | 0~18MΩ |
13 | Gamma di pH | 0~14 |
14 | dotazione d'aria | 0.5Mpa |
15 | alimentazione elettrica | AC380V, 50/60HZ, 3P, 150KW |
16 | dimensione della macchina | L6600*W1800*H1650mm |
17 | peso della macchina | 3600KG |
Q1: Perché SME-6600 può pulire tutto il PCBAs?
A1: SME-6600 è una macchina lunga di lunghezza di 6600mm, ha sezione del lavaggio di 2x600mm con i coni retinici dello spruzzo 2x14 su, ecco perché è così potente.
Q2: Perché è 150KW?
A2: nella sezione del lavaggio, ha radiatore 3x12KW; nella sezione del pre-risciacquo, ha radiatore 1x12KW; nella sezione del risciacquo, ha radiatore 3x12KW; nella sezione asciutta dell'aria calda, ha radiatore 2x7.5KW ed inoltre abbiamo aeratori, pompe elettriche.
Q3: Che cosa è la temperatura liquida e temperatura dell'acqua dei DI?
A3: la temperatura liquida può riscaldare a 80℃; DI l'water può riscaldare a 60℃.
Q4: Che cosa è il consumo liquido all'ora?
A4: Dipende da liquido e la temperatura, installiamo il condensatore fresco liquido, normalmente l'ora 5~15L/.
